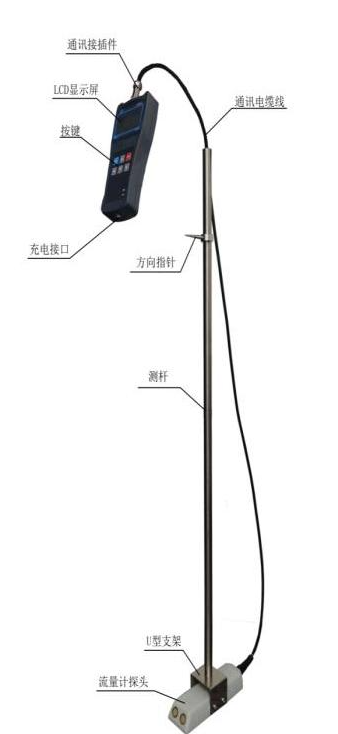

設備組成
二、設備原理
便攜式(手持式)多普勒超聲波明渠流量計是利用聲波在流體中傳播的多普勒效應，通過測定流體中運動粒子散射聲波的多普勒頻移來得到流體的速度，結合內置壓力式水位計，利用速度面積法，即可測量液體的流量。
上位機內存空間高達16M，可存儲10萬條以上數據、內置高性能鋰電池，一次充電可連續工作12小時以上，配有液晶顯示屏，可實時顯示流速、水位、流量等數據。
平均流速測量：
流速的測量是通過超聲波探頭（換能器）發射與接收超聲波信號并做相應的計算處理而獲得的：換能器1發射頻率為f1的超聲波信號，以一定角度由水下向水面發射，在碰到水中的懸浮顆粒或氣泡后，頻率發生偏移，并以f2的頻率反射到換能器2，這就是多譜勒將就，f2與f1之差即為多譜勒頻差fd。設流體流速為v，超聲波聲速為c，多譜勒頻移fd正比于流體流速v。水中會有大量的雜質顆粒與氣泡，每一個反射粒子對應一個多譜勒頻移fd，通過換算可求得其流速，這些大量粒子的平均流速也即流體的平均流速。

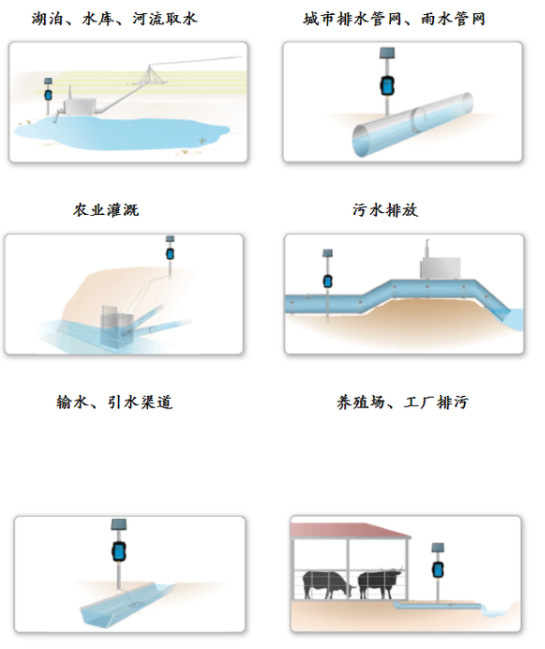

三、應用范圍

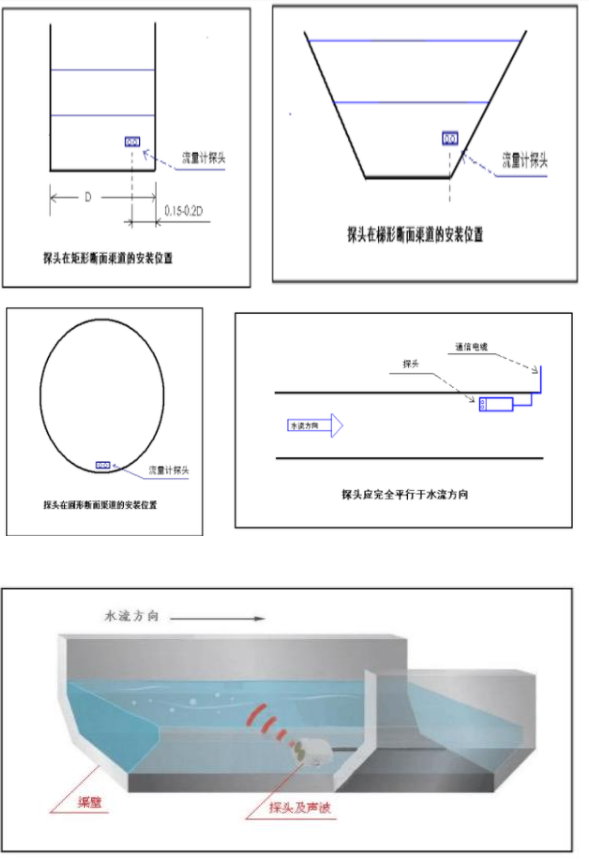

四、設備安裝
五、特點
1、可測量非滿管（圓管、蛋形管或其它異形管）流量；
2、可測量渠道（圓形渠、矩形渠或其它異形渠）流量；
3、可測量天然的河、溪流量；
4、可測量污水排放渠道或管道（下水道）流量；
5、可提供瞬時流量值和累計流量值；
6、儀表內置數據存儲器；
7、傳感器可在惡劣的現場和污水水質下長期工作；
六、技術參數
測量原理：多普勒效應，速度面積法 1.流速測量范圍：0.02-5m/s（可擴大） 流速測量精度：±1%±0.01m/s 分辨率：1mm/s 2.水位測量范圍0-10m（可擴大） 水位測量精度：±1cm 分辨率：1mm 3.流量測量范圍：0.001-999999999m3/h 流量測量精度：±2-3%（根據斷面形態有所不同） 分辨率：0.001m3/h 4.溫度測量范圍：-20-65℃ 溫度測量精度：±0.5℃ 分辨率：0.1℃ 5.功耗：≤1W 6.數據刷新頻率：1HZ 7.內置電池：3.7V 5AH 充電電源 ：5V 1A 8.顯示屏：256×128 9.接口：RS485 Modbus 10.存儲容量：16M（可擴展） 11.探頭材質：ABS 12.探頭防護等級：IP68 13.工作溫度：-20-65℃（水體不結冰） 14.測桿：1m/根（可拼接） 15.標配20米專用線纜 1根 （（已裝配好，不可拆卸，不可剪短） 16.便攜式測桿1米/根 2根 （單獨包裝配件）
